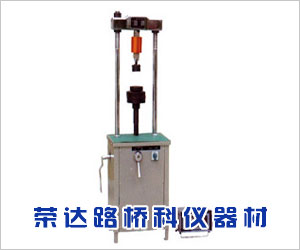

LD-127型路面材料強度試驗儀，路強儀,路面強度試驗儀,土工試驗儀器是一種多功能試驗儀，用試驗儀及其它配套夾具可進行多項試驗，如水泥和石灰穩定土的抗壓強度、劈裂強度、回彈模量等試驗、瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比(CBR)試驗等。
LD-127型路面材料強度試驗儀概述：路面材料強度試驗儀是一種多功能試驗儀(以下簡稱試驗儀)，用試驗儀及其它配套夾具可進行多項試驗，如水泥和石灰穩定土的抗壓強度、劈裂強度、回彈模量等試驗、瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比(CBR)試驗等。本機具有加載穩定、絲桿行程大、操作簡單等優點，是公路施工單位、大專院校及質檢部門必備儀器。

主要技術參數

1. 大試驗力 100 kN

2. 絲桿上升(下降)速度

快速 50mm/min

慢速 1mm/min

3. 絲桿大行程 200mm

4. 電機功率 550W

5. 電源 AC380V

LD-127型路面材料強度試驗儀結構原理

本機由底座、減速箱、立柱、橫梁及罩殼等組成。

電動機及控制電器置于底座內，減速箱置于底座上。

橫梁、減速箱及底座經兩根立柱相聯接，橫梁并可上下調節，以適應不同高度的試樣，橫梁下平面可聯接測力環。

底座及減速箱外面裝有罩殼。

本機加載有兩種形式，一種是電動，電動機由同步齒形帶傳遞給減速箱，經減速箱減速后，旋轉運動轉換成絲桿的垂直運動，從而達到對試樣垂直加載的功用。另一種是手動，將調速手柄置于空檔，即可用搖手柄進行手動加載。
LD-127型路面材料強度試驗儀試驗操作方法

用試驗儀及其它配套夾具可進行多項試驗，如水泥石灰穩定土的抗壓強度、劈裂強度、加彈模量等試驗、瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比(CBR)試驗。

1、馬歇爾穩定度試驗

(1)測量試件的高度

用游標卡尺量取試件的高度，至少取圓周等分四點的平均值作為試件的高度，精確至1mm。

(2)測定試件的密度

先在天平上稱量試件在空氣中的質量，然后稱其在水中的質量(如試件空隙率較大時應采用蠟封法)，精確至0.1g。

或

其中： Dm — 試件密度 g /cm3

W — 試件在空氣中質量 g

W1 — 試件在水中質量 g

W2 — 封蠟后試件在空氣中質量 g

W3 — 封蠟后試件在水中質量 g

Gp — 蠟的比重

Gw —常溫水的密度 (1g /cm3)

(3)測定試件的穩定度

a.將測定密度后的試件及馬歇爾試驗的上、下壓頭，置于溫度為60o±1o石油瀝青的恒溫水槽保持至少30~45分鐘。

b.將上、下壓頭從水槽中取出拭干凈內面，在下壓頭的導棒上涂少量黃油，再將試件取出置下壓頭上，蓋上上壓頭，然后裝在加載設備上。

c.將流值測定裝置安裝在導棒上，使導向套輕輕地壓住上壓頭，同時將流值計讀數調零。

d.在上壓頭的球座上放妥鋼球，并對準測力環的壓頭，然后將測力環中百分表讀數對零。

e.將量程0~30 kN 的測力環裝在試驗儀上，調整加載速度為 50 mm /min，啟動試驗儀，當載荷達到大值的瞬間，讀取測力環中百分表及流值計的流值讀數。

注：從恒溫水槽中取出試件至測出大載荷值的時間，不應超過30s。

2、承載比試驗

(1)泡水膨脹量測定

a.試件制成后，取下試件頂面的破殘濾紙，放一張好的濾紙，并在其上安放附有調節桿的多孔板，在板上加足夠的載荷板，使試件面上的壓力等于該材料層上路面的壓力。

b.將試筒與多孔底板一起放入水槽內(先不放水)，并用拉桿將模具拉緊，安裝百分表，并讀取初始讀數。

c.向水槽內放水，使水自由進入到試件的頂部和底部，泡水期間，槽內水面應保持在試件上頂面約250mm以上，通常試件需泡96小時。

d.在96小時終了時，讀取試件上百分表讀數，并用下式計算膨脹量：

e.從水槽中取出試件，倒出試件頂面的水，靜置15分鐘，然后卸去附加載荷的多孔板、底板及濾紙，并稱重，計算試件的溫度和密度的變化。

(2)貫入試驗

a.將泡水試驗終了的試件放到試驗儀的升降臺上，在貫入桿周圍放置預定數量的載荷板。

b.先在貫入桿上施加4500g 載荷，然后將測力和測形變的百分表指針調零。

c.在試驗儀上安裝量程為0~50 kN的測力環，調整加載速度為1mm/min,并啟動試驗儀,記錄測力環內百分表某些整讀數

(如20、40、60 …)時的貫入量,并需注意，使貫入量為2.5 mm時，能有5個以上的讀數。因此測力環百分表的*個讀數應是0.3mm左右。

試驗結果計算并 繪制壓力(單位壓力)—貫入量曲線，將單位壓力作為橫坐標，貫入量作為縱坐標，繪制曲線。

一般采用貫入量為2.5 mm時的單位壓力(kPa)與標準壓力之比作為材料的承載比，因此承載比= 單位壓力/0.7 ×* ，同時計算貫入量為5.0mm時的承載比。

如貫入量為5.0mm時的承載比大于2.5mm時的承載比，則試驗要重做，如結果仍然如此，則采用5.0mm時的承載比。

3、回彈模量試驗

a.在試驗儀上安裝量程為0~50kN的測力環。

b. 將試件和試筒的底面放在試驗儀的升降臺上。

c.將百分表支架固定在試筒兩側的螺孔內，將承載板放在試件表面中央位置，并與試驗儀的貫入桿對正。

d.將百分表和表頭安在支桿上，并將百分表測頭安放在承載板兩側的支架上

e.將預定的大壓力分為4~6份，作為每級加載的壓力，施加*級載荷(如為預定壓力的1/5，待載荷作用達60s時，記錄百分表的讀數，同時卸去載荷，讓試樣的形變恢復到30s時，記錄百分表讀數。

f.施加*級載荷(為預定大載荷的2/5)，待載荷作用1min，記錄百分表的讀數，并卸去載荷，卸荷后到30s時記錄百分表讀數，并施加第三級載荷，如此逐級進行，直到做完后一次試驗。

g.試驗結果計算：

一級載荷下的回彈形變I

I=加荷時讀數 - 卸荷時讀數 ，mm

以單位壓力P為橫座標(向右)，回彈形變為縱坐標(向下)，繪制P與I的關系曲線。若開始段出現凹現象，需進行修正，一般情況下將*點和*點聯成直線，并延長此直線與縱坐標相交，此交點為新原點。
