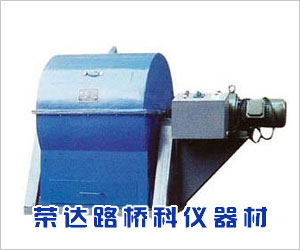

[產品名稱] SM-500型試驗磨，水泥試驗磨，水泥試驗小磨
[產品簡介] 水泥試驗磨是水泥廠化驗室測定水泥熟料標號及熟料化學分析必不可缺的備，該機還可用來研磨其他物料。該試驗磨具有結構緊湊、操作方便、維修簡單，性能可靠，良好的防塵、隔音效果，采用定時器控制自動等特點。主要用于水泥廠化驗室對水泥熟料及其它物料的研磨。
主要技術參數：
磨筒內徑及長度 Ф500×500㎜
研磨體裝載量 100㎏
入磨物料粒度 ＜7㎜
入磨物料裝載量 ≤5㎏
磨筒轉速 48r/min
粉磨時間 ≈30min
凈重 ≈300㎏
 構簡介
本試驗磨由罩殼、磨機，支座及電器控制箱等四大部分組成(見圖一)。

1． 罩殼：罩殼由二層玻璃鋼板中間夾吸音棉組成，分上下兩罩，上罩殼有罩門(2)，下罩殼有取料斗(3)，可盛放磨好的物料，罩殼與磨機軸用帶有毛氈圈端蓋7密封，所以罩殼起到隔音和防塵的良好密封作用。

2． 磨機：磨機由筒體(5)、磨門蓋(4)、軸承及軸承(8)、聯軸器(10)和齒輪減速機(11)等組成，是研磨物料的主體部分，在卸料時將磨蓋換上柵孔卸料板，滿足卸料的要求。

3． 支座：支座是由磨機(9)及電動機(12)組成的鋼結構，用以支承罩殼，磨機，電動減速機及電器控制箱等，磨機座底部有4 個Φ20底腳螺栓孔，用以固定全套設備。(地腳安裝尺寸見圖二)。

4． 電器控制箱(電氣原理圖見圖三)：由按鈕、組合開關、熱繼電器、時間繼電器、組合開關等組成，研磨時間出廠時已調到場30min，用戶也可以根據物料研磨細度自由調整。當磨機停機后方可打開磨門，若磨門未對準罩殼門時用點動開關點動對準之。


操作
1． 稱量待粉磨的熟料、石膏或其它物料。

2． 入磨前物料*行破碎，使入磨物料粒度小于7mm。

3． 將磨體內的余物料清除干凈，然后倒入破碎后的物料。

4． 蓋緊磨門，擰好壓緊螺帽，注意勿使磨門偏而漏縫，然后蓋好罩殼門。

5． 根據粉磨需要，調整好研磨時間，不能在運轉時調整。

6． 開機研磨。

7． 若要求粉磨過程中取樣檢驗物料的細度或比表面積時，需停機后2~3min，待粉料沉降后再打開磨門取樣，如果磨門未對準罩殼門，則可用點動開關調整。

8． 當磨至規定時間，磨機應自動停車，停車后換上柵孔板，再開動磨機甩料，至甩凈為止。

9． 靜待約5分鐘即可抽出盛料斗，取出磨好的物

10． 如磨制有專門要求的物料，應在磨制前用干的礦渣或砂子放入磨筒內研磨5分鐘來清洗粘在鋼球上的物料。

 保養

1．經常清理磨機外表面及罩殼內表面余塵。

2．隨時檢查各部分緊固件，如有松動，應及時擰緊。

3．定期檢查潤滑系統，每三個月?lián)Q一次減速器潤滑油（40號機油），每半年更換一次軸承潤滑油脂（鈣基或鈣鈉基潤滑脂）。

4．在運轉過程中，應經常注意有無異常的噪音，沖擊聲，齒輪減速電機、軸承溫升是否過高、冒煙、臭味等情況，如有，應立即斷電源，查找原因，排除故障之后才能恢復運轉。

5．經常檢查各密封墊及磨門蓋4上的密封環等，如有損壞，應及時更換。

6．控制箱應保持干燥，經常檢查電源接觸情況，接地應可靠。
