FHBS-30/60/80/100型混凝土標養室設備,混凝土標準養護室控制設備適用于各水泥廠、水泥制品廠、商品砼攪拌站及建工、交通工程、公路施工單位、科研機構和質檢站對標準養護室的溫濕度控制，具有操作方便、控制準確等優點。

主要技術性能
1、測控范圍：溫度0℃-50℃ 濕度：0-99%RH
2、溫控靈敏度：±0.5℃ 控濕靈敏度：±2%RH
3、測溫精度：±0.5℃ 測濕精度：±5%-3%RH
4、制冷功率：4000W加熱功率：12KW
5、養護室工作*大體積：≤100立方米（大養護室可定做）
6、*大工作功耗：14KW
7、電源電壓：AC380V（三相四線）頻率50HZ

三、結構與原理
該設備主要有：控制裝置和冷暖循環設備、空調外機、通風管道、工業加濕器（高壓噴霧泵）組成。該設備應用溫濕同步控制的方法，即冬季吹出熱風將室內濕度升至所需溫度。反之，夏季吹出冷風將室內溫度降至所需溫度。濕度按儀表設定值將自動控制，達到了全自動恒溫恒濕的目的。

四、標養室設計施工參數
混凝土試件標養室常年處于工作狀態，節能途徑有三：①標養室高度約2.0-2.3m，體積不宜太大，保溫性能要好，應有試件架，充分利用空間。②標養室不得有窗戶，門密封應當良好（也應保溫裝飾）。③標養室的頂及四面墻應做保溫處理。④標養室對電、水都有一定的要求，在開機常態下，不得停電、停水否則會燒壞零部件。且嚴重影響養護質量。

五、設備安裝

㈠安裝順序是：主機，制冷機組

㈡機組

1、機位置的選擇：制冷機組的選擇。

應盡量接近標養室的機組周圍，至少應有40cm空間，以利維修和安裝。

制冷機組應安裝在室外，以利于散熱能和噪音的隔離，用銅管和主機連接密封，主機與機組之間相距越近越好，以達到制冷的*佳效果，安裝的太陽不直射，沒有塵土和腐蝕性氣體的地方，機組的工作溫度不應在高于50℃環境下工作。工作電壓要求穩定，經常用水清理冷凝片，以使機器工作正常和節約電能。

㈢電路安裝

1、傳感器電纜，穿過墻孔子，進入標養室后，應沿著鋁塑管串，傳感支架懸掛高度約為風口到地面的中心位置。

2、機組的地線，都要與*的地線接牢，如臨時的房屋沒專門的地線時，埋設焊有鋼板的地線。

3、以上各種電線、電纜用水泥釘固定在墻上，其走向應當水平垂直，互相均勻整齊。

六、使用及保養

試機前要對照說明書檢查管路或電路，不得有錯，電壓是否380V（三相四線），須看懂說明書后方能如下步驟試機。

①使用方法

開啟電源的開關，本儀器出廠時已設定好溫濕度給定值，無需再自行調整。

當環境溫度高于設定值時，主機空調工作，冷風機吹出冷風，使室內溫度降低至設定值。

當環境溫度降于設定值時，熱風機吹出熱風，使室內溫度上升至設定值，如室內溫度升溫困難，本裝置加有輔助加熱系統。

當濕度低于設定值時，主機驅動高壓泵開始工作加濕，反之停止工作。

②保養

儀器要有專人保養，使用中要經常檢查各狀態運行情況，自來水和電源要正常供給，以免影響養護效果或損壞機組，在使用一個月需要排污保養，室內地面要經常清理，如制冷效果差要進行補氟；請*空調及制冷維修工進行，在低壓側接上加液管，當機組兩根銅管溫度接近相同時即氟已充滿。

1、檢查冷機的工作狀態，散熱系統是否被灰塵堵塞，如果有以上現象，請用水沖洗冷凝器，少氟時應及時補充冷凝劑R22。

2、機器工作一年后要檢查電纜老化程序，以防漏電，同時要檢查漏電保護開關的靈敏度。

3、高壓泵定期加2號機械油，使用水要*干凈。

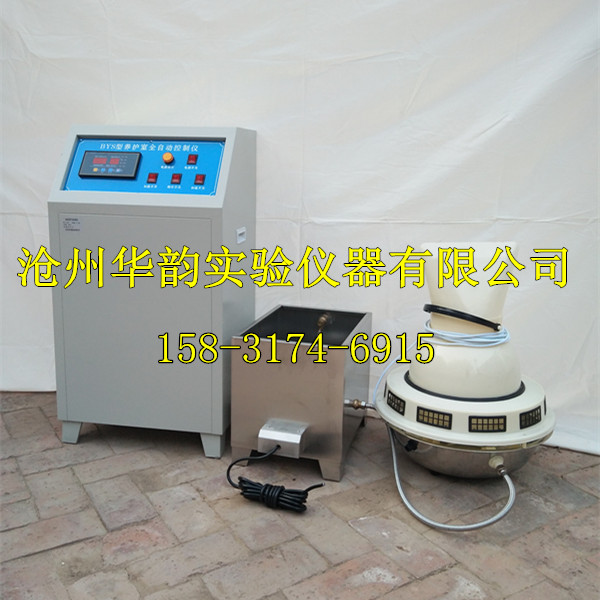

BYS-III型混凝土養護室控制設備（標養室）概述： （ 注意： 電源處須接漏電保護器  ）
適用于水泥廠、水泥制品廠及建筑公路施工單位，科研質檢單位對標準養護室的溫濕度調節控制，具有安裝簡單，操作方便，無須培訓，控制準確等優點。

壁掛型主要技術參數：
1、 電源電壓：220V/50Hz
2、 控溫精度：20±1℃
3、 控溫范圍：4-99℃
5、 控濕精度：≥95％RH（可調）
6、 加濕功率：4KW
7、 加熱功率：4KW
8、 制冷功率：4KW(可自配單冷空調)
柜式主要技術參數：
1、 電源電壓：220V/50Hz
2、 控溫精度：20±1℃
3、 控溫范圍：4-99℃
4、 控濕精度：≥95％RH（可調）
5、 加濕功率：8KW
6、 加熱功率：8KW
7、 制冷功率：8KW(可自配單冷空調)
結構與工作原理
1、 由控制系統、加濕系統、加熱系統、制冷系統四部分組成。其溫濕度的控制均由數顯儀表自動交換，無需人工控制。
2、 工作原理：
（1） 溫控：當養護室內的溫度高于控溫儀上限給定值時，控制系統即輸出制冷信號控制空調，反之，溫度低于控溫儀下限給定值時，主機即加熱，當達到控制要求時，自動恢復恒溫狀態，如此反復達到控制目的。
（2） 濕控：當養護室內濕度低于設定值時，控制系統輸出加濕信號，主機加濕器開始工作，使室內濕度達到百分之九十五或百分之九十五以上，即自動停止工作。
噴霧型安裝方法：
（1） 首先將控制儀固定在養護室外，選擇*近位置，將溫濕度探頭放入養護室內且固定好，將溫濕度探頭接線頭分別接在控制儀里面的溫濕度接線頭上。
（2）將控溫設備后蓋打開，面向我們的有加濕、制冷、加熱字樣的標簽。
加濕器的2根電源線接在加濕標簽部位的接線柱上。
空調的2根電源線接在制冷標簽的接線柱上。
水箱的2根電源線接在加熱標簽的接線柱上。
用水管把負離子加濕器與水箱下邊接頭連接（負離子加濕器內有雙頭水管）水箱上邊的水管接口接上自來水即可。
要保持自來水暢通，水箱內的水達到一定高度時，浮球會隨著水位的升高，自動浮起，會關閉自來水與水箱的閘口。
噴淋型安裝方法：
（1） 首先將控制儀固定在養護室外，選擇*近位置，將溫濕度探頭放入養護室內且固定好，將溫濕度探頭接線頭分別接在控制儀里面的溫濕度接線頭上。
（2） 水泵循環管路
機組安妥后，水泵循環管路才能著手安裝，機組的吸水管和熱水管要求活接，活接對接時要墊好密封圈，防止漏水，吸水管穿過墻孔后，引向標準室內上空，再分兩路接直徑15mm的噴頭鋼管，噴頭盡量高些。但房頂過高時，可在墻上頂埋角鋼或鋼筋的方法，將懸吊在端部，噴頭數量不少于10個，房子小時，噴頭之間接管可減短，房子較大時，用戶可自行活量增加噴頭。
如果積水池內沒有排水孔，可以在揚水管上增加一個外部水管接揚水。
（3） 電熱管
電熱管可用鋼筋懸吊在積水池中，投入水中的深度盡量多些，但電熱管的接線頭仍高于高水位5厘米，要求用防水膠布纏密封。（本機電熱管在機組內部不用安裝）。
（4） 空調器安裝前須將系統拆掉，然后將壓縮機電源直接接在控制后面制冷座上。
（5） 在安裝時須接好地線，電源須經單用閃電戰開關才能接至控制儀上。
 使用方法：
（1） 儀器安裝結束后，首先調整溫濕度儀給定值，溫度20℃、濕度給定≥90％。
（2） 為了延長外接負載的使用壽命，控制儀的控制系統內均設置內外回差，這并非故障現象，控制儀外殼須可靠接地。
混凝土養護室控制設備（標養室）BYS-III型常見故障：
1、 加濕器電機不轉，聞一下是否有異味，如有異味請馬上切斷電源，如無異味，這是熱保護器在正常工作，待20---30分鐘后自動啟動（這是因為電機長期超負荷工作，以免燒掉電機的一種保護裝置）。
2、 加濕器不出霧，霧量小?？匆幌码姍C是否運轉，如不運轉，請懂電工知識的*人員將電動機的接線端測量下。如有以下癥狀，請停止工作切斷電源，然后與廠家聯系。
（1）保險絲經常斷掉。
（2）電線電機過熱，電線保護套破裂。
（3）異常聲音和氣味
（4）其它異常情況。
