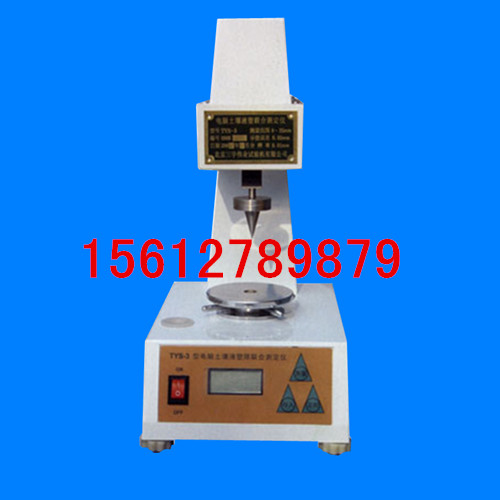

LG-100D型數顯式土壤液塑限聯合測定儀使用說明書
一、概述：
土壤液塑限聯合測定儀用來測定土壤的液限和塑限，為劃分土類，計算天然稠度，塑性指數提供可靠的數據，供鐵路、公路、水利、電利、冶金、建筑等部門的工程設計和施工之用。本儀器采用數字顯示等技術，能自動定時、測量、顯示。具有性能穩定、工作效率高等特點，已被列入交通部標準公路土工試驗規范，是土工試驗必備儀器之一。
該儀器備有100g和76g兩種錐重標準，供用戶選擇。
二、技術參數：
大量程：22mm；
分辨率：0.1mm；
測量非線性誤差：優于2%；
錐重：100g±0.1g，76g±0.1g；
錐角：30°±2°；
測量時間：5s；
電源：220V±10%，50Hz；
連續工作時間：8h；
整機重量：5.3kg；
外形尺寸：240×158×320mm。
三、使用方法：
1、將儀器的電源放置在水平工作臺上，調整水平螺旋腳，使水泡聚中；
2、將儀器的電源插頭插好，打開電源開關，預熱3min。測量前用手輕輕托起錐體至限位處，此時顯示屏上的數字為隨機數，測量時會自動消除；
3、將調好的土樣放入試杯中。刮平表面，放到儀器的升降座上。此時緩緩地向順時針方向調節升降旋鈕，當試杯中的土樣剛接觸錐尖時，接觸指示燈立刻發亮，此時應停止旋動，然后按下“測量”鍵；
4、測量：按下測量”鍵，錐體落下，此時時間音響發出嘟嘟......的聲音，當測量時間一到，叫聲停止，此時顯示屏上顯示出5s的入土深度值。*次測量時，需將錐體再次拖至限位處，向逆時針方向調節升降旋鈕至能改變錐尖與土的接觸位置（錐尖兩次錐入位置距離不小于1cm）將錐尖擦干凈，再次測量，重復上述步驟進行。
5、儀器出廠時，已備好100g和76g錐體。（一個錐體、兩個錐尖、一個配重塊）配重塊和錐尖加長桿擰在一起為100g錐重，如果用戶需要使用76g錐時，只需將原錐體擰下，取下錐體上的配重塊即為76g錐（錐尖上端的圓盤即為配重塊），將錐尖擰上即可使用。與儀器配套的試杯、錐尖配重塊等配件都放在一起其他小盒內，拿出試杯或錐尖時請注意保護好錐尖，以免損壞。
四、結構介紹：
本儀器由機械和電子兩大部分組成，機械部分由機殼、升降座、錐體三部分組成；
電子部分由控制電路、位移變換、A/D轉換、音響定時顯示等電路組成。
五、常見故障及維修：
1、不顯示數字：檢查電源保險，開關按鍵。電源保險在機殼后底部，保險管型號為1A/250V；
2、按下“測量”鍵不工作：檢查測量按鍵，電磁彈簧等（打開頂蓋，看彈簧是否卡住）；
3、接觸指示燈不亮：檢查+12V電源及發光管，接觸指示電路。
六、注意事項
1、維修儀器不能帶電進行焊接，維修人員要有一定的電子技術；
2、電路上可調元件不能隨便調動，否則精度及線性都無法保證；
3、錐尖在使用（擰上或擰下）時都要特別小心，不要損壞錐尖；
4、每次試驗完畢，均需對儀器作全面清掃工作，不讓碎土、灰塵等留在儀器上，對光學元器件不要用手直接接戶，防止劃傷。
5、做好清潔工作后，即將儀器放入箱內，放置于干燥、不受日光直接照射處。
