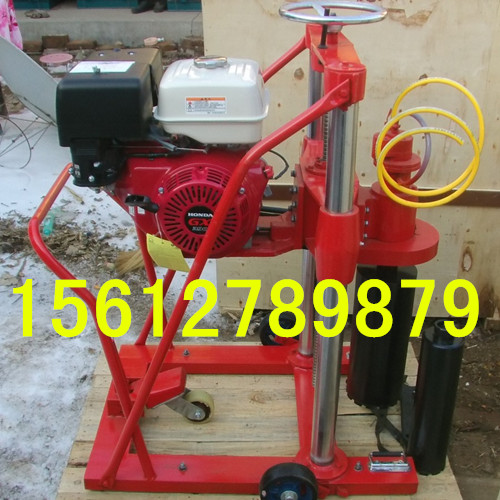

【產品名稱】HZ-20型混凝土鉆孔取芯機

【主要用途】混凝土鉆孔取芯機是對混凝土路面和瀝青路面進行機械鉆孔的新型建筑機械,操作簡便,輕巧靈活,移動方便,不需要電源,鉆機及取樣尺寸準確,鉆孔后表面光潔,且對鉆取物不發生意外破壞,是理想的一種公路檢測設備。采用汽油發動機為動力,啟動方便,運轉可靠,操作簡便,并配備了人造人造金剛石薄壁鉆頭。

主要用于公路,機場,港口,大壩等混凝土,瀝青路面,石灰石基礎上取芯進行抗壓,抗折試驗。安裝大型機器設備鉆地腳螺栓孔,安設橋梁扶手及交通*防護欄桿鉆孔。

另外,本鉆機可對其它非金屬脆硬材料,如耐火材料,陶瓷,玻璃,巖石也同樣可進行鉆孔取芯。

二,主要特點

鉆機為兩立柱立式結構鉆孔方向垂直向下,由汽油發動機,變速箱,主軸,鉆頭,立柱,底座升降結構,冷卻給水泵,行走機構等主成。

鉆機由合金鋼材料制造螺旋齒輪,齒面高頻淬火,能經久耐用,通過一對三角帶輪,帶動人造金剛石鉆頭旋轉工作,升降結構采用*滾珠絲杠輕松方便,立柱采用厚壁無縫鋼管,經精密磨削后鍍硬鉻表面處理,使鉆頭作逆時針旋轉并作上下移動達到鉆孔或取芯之目的。

采用雙立柱結構,螺旋給進方式,穩定性好,操作簡單省力。配有行輪,移動方便。

采用高速切割技術與薄壁金剛石鉆頭配套,可鉆切高強度鋼筋混凝土,鉆進效率高,孔位準確,孔壁光滑,成孔質量好,芯樣完整光滑,震動小,對建筑物無損害。

三,技術參數

1,型號：HZ-20型

2,大鉆孔取芯直徑：Φ200mm

3,大鉆孔取芯深度：700mm(可配加長桿30厘米/根)

4,鉆孔方向：垂直向下

5,進給方式：手動,自動

6,主軸轉速：800-1200轉/分

7,鉆頭形式：人造金剛石薄壁鉆頭

8,配套動力：

本田汽油發動機型號：5.5P/GXv160 9P/Gx270 13P/Gx390

雅馬哈汽油發動機型號：10P/MZ300 12P/MZ360

轉 數：3600r/min

9,鉆機外形尺寸：（長×寬×高）850×700×1200mm

10,重量：150kg
